Глубина рисунка 3мм.
Радиусные фасады на данном рисунке не предусматриваются.

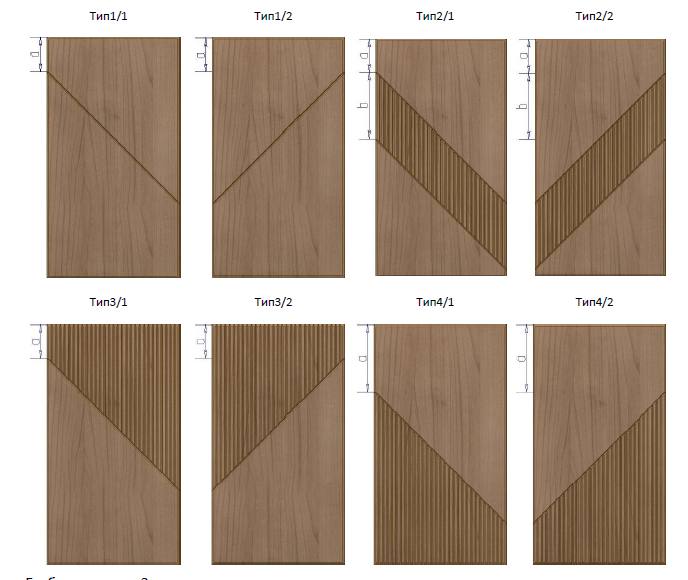

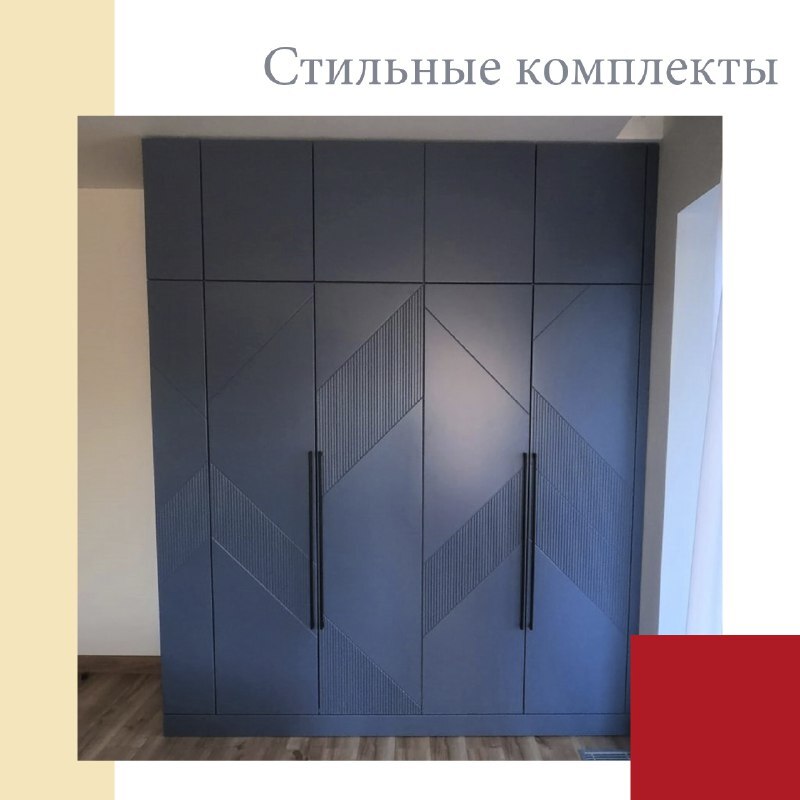

У рисунка имеется 4 типа исполнения, на каждом из них ещё возможно отзеркаливание.
Рисунок распологается под углом 45 градусов, следовательно высота рисунка равна ширине фасада.
Параметр «a» это отступ верха фасада до начала типа исполнения.
Параметр «b» необходим только для 2 типа исполнения, для всех остальных он равен нулю.
На данном рисунке возможно объединение нескольких типов исполнения. Смотри пример размещения заявки.
Возможно совместить этот рисунок с интегрированной ручкой №4, но тогда толщина фасада должна быть 22мм; покрытие-матовая эмаль.
